Las bridas de acero súper dúplex son componentes altamente especializados que se utilizan ampliamente en diversas aplicaciones industriales debido a su excelente resistencia a la corrosión, alta resistencia y buena soldabilidad. Como proveedor de bridas de acero súper dúplex, entiendo la importancia de cumplir con estándares estrictos para garantizar la calidad y el rendimiento de estos productos. En esta publicación de blog, analizaré los estándares para bridas de acero súper dúplex, incluidas las especificaciones de materiales, los requisitos dimensionales y los procedimientos de prueba.
Especificaciones de materiales
El primer y más crucial aspecto de las bridas de acero súper dúplex es el material en sí. El acero inoxidable súper dúplex es una aleación de dos fases que consta de cantidades aproximadamente iguales de ferrita y austenita. Esta microestructura única le confiere propiedades superiores en comparación con los aceros inoxidables tradicionales.
Los grados más comunes de acero inoxidable súper dúplex utilizados para bridas son UNS S32750 (también conocido como 2507) y UNS S32760. Estos grados se especifican en varias normas internacionales como ASTM A182, EN 10222 - 5 y ASME SA182.
ASTM A182 es una norma ampliamente reconocida en los Estados Unidos para bridas, accesorios y válvulas forjadas y de aleación laminada o forjada para tuberías de acero inoxidable. Proporciona requisitos detallados para la composición química, las propiedades mecánicas y el tratamiento térmico de bridas de acero súper dúplex. Por ejemplo, para UNS S32750, la norma especifica un límite elástico mínimo de 550 MPa, una resistencia a la tracción mínima de 750 MPa y un contenido máximo de carbono de 0,03%.
EN 10222 - 5 es una norma europea que cubre las piezas forjadas para fines de presión hechas de aceros inoxidables. También incluye requisitos para grados de acero súper dúplex. La composición química y las propiedades mecánicas especificadas en esta norma son similares a las de ASTM A182, pero puede haber algunas diferencias menores en los métodos de prueba y las tolerancias.
ASME SA182 es el código estándar para calderas y recipientes a presión en los Estados Unidos. Se utiliza para materiales en aplicaciones que contienen presión. Las bridas de acero súper dúplex fabricadas según ASME SA182 deben cumplir estrictos requisitos de control de calidad para garantizar la seguridad y confiabilidad del equipo en el que se utilizan.
Requisitos dimensionales
Además de las especificaciones de materiales, las bridas de acero súper dúplex también deben cumplir requisitos dimensionales específicos. Las dimensiones de las bridas están estandarizadas para garantizar la compatibilidad y la intercambiabilidad entre diferentes componentes de un sistema de tuberías.
Los estándares dimensionales más utilizados para bridas son ASME B16.5 y EN 1092 - 1.
ASME B16.5 es una norma estadounidense que cubre bridas de tuberías y accesorios bridados desde NPS 1/2 hasta NPS 24 en clases de presión 150, 300, 400, 600, 900, 1500 y 2500. Especifica las dimensiones, tolerancias y tipos de revestimiento de bridas. Por ejemplo, la norma define el diámetro exterior, el diámetro del círculo de pernos, el número y tamaño de los orificios para pernos y el espesor de la brida.
EN 1092 - 1 es una norma europea que cubre bridas de acero para tuberías, válvulas, accesorios y accesorios. Incluye dimensiones para bridas en clases PN (presión nominal) como PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, etc. Similar a ASME B16.5, también proporciona información detallada sobre las dimensiones y tolerancias de las bridas.
Al fabricar bridas de acero súper dúplex, es fundamental seguir estos estándares dimensionales con precisión. Cualquier desviación de las dimensiones estándar puede provocar problemas como un ajuste inadecuado, fugas o un rendimiento reducido del sistema de tuberías.
Procedimientos de prueba
Para garantizar la calidad y el rendimiento de las bridas de acero súper dúplex, deben someterse a una serie de procedimientos de prueba. Estas pruebas están diseñadas para verificar las propiedades del material, la precisión dimensional y la integridad de las bridas.
Una de las pruebas más importantes es el análisis químico. Esta prueba se utiliza para determinar la composición química exacta del acero súper dúplex y garantizar que cumpla con los requisitos de la norma especificada. El análisis químico se puede realizar utilizando métodos como la espectrometría de emisión óptica (OES) o la espectrometría de masas con plasma acoplado inductivamente (ICP - MS).
Las pruebas mecánicas también son cruciales. Se realizan pruebas de tracción para determinar el límite elástico, la resistencia a la tracción y el alargamiento del material de la brida. La prueba de dureza se utiliza para medir la dureza de la brida y garantizar que esté dentro del rango aceptable. También es posible que se requieran pruebas de impacto, especialmente para bridas utilizadas en aplicaciones donde pueden estar sujetas a cargas o impactos repentinos.
Se utilizan métodos de pruebas no destructivas (NDT) para detectar cualquier defecto interno o superficial en las bridas. Las pruebas ultrasónicas (UT) se pueden utilizar para detectar defectos internos como grietas, porosidad o inclusiones. La prueba de partículas magnéticas (MT) se utiliza para detectar defectos de rotura de superficies en materiales ferromagnéticos como el acero súper dúplex. La prueba de líquidos penetrantes (PT) es otro método para detectar defectos en la superficie.
Además de estas pruebas, las bridas también podrán someterse a pruebas hidrostáticas. Esta prueba implica llenar el conjunto bridado con un líquido (generalmente agua) y presurizarlo a un nivel específico para verificar si hay fugas y garantizar la integridad de las juntas.
Certificación y Control de Calidad
Como proveedor de bridas de acero súper dúplex, estamos comprometidos a ofrecer productos de alta calidad que cumplan o superen los estándares pertinentes. Obtenemos certificaciones apropiadas como ISO 9001:2015, que demuestra nuestro sistema de gestión de calidad y garantiza que cada aspecto de nuestro proceso de fabricación esté controlado y monitoreado.
También proporcionamos certificados de prueba de materiales (MTC) para cada lote de bridas que suministramos. Estos certificados contienen información detallada sobre la composición química, las propiedades mecánicas y los resultados de las pruebas de las bridas. Esta documentación brinda a nuestros clientes confianza en la calidad y el rendimiento de nuestros productos.
Productos relacionados

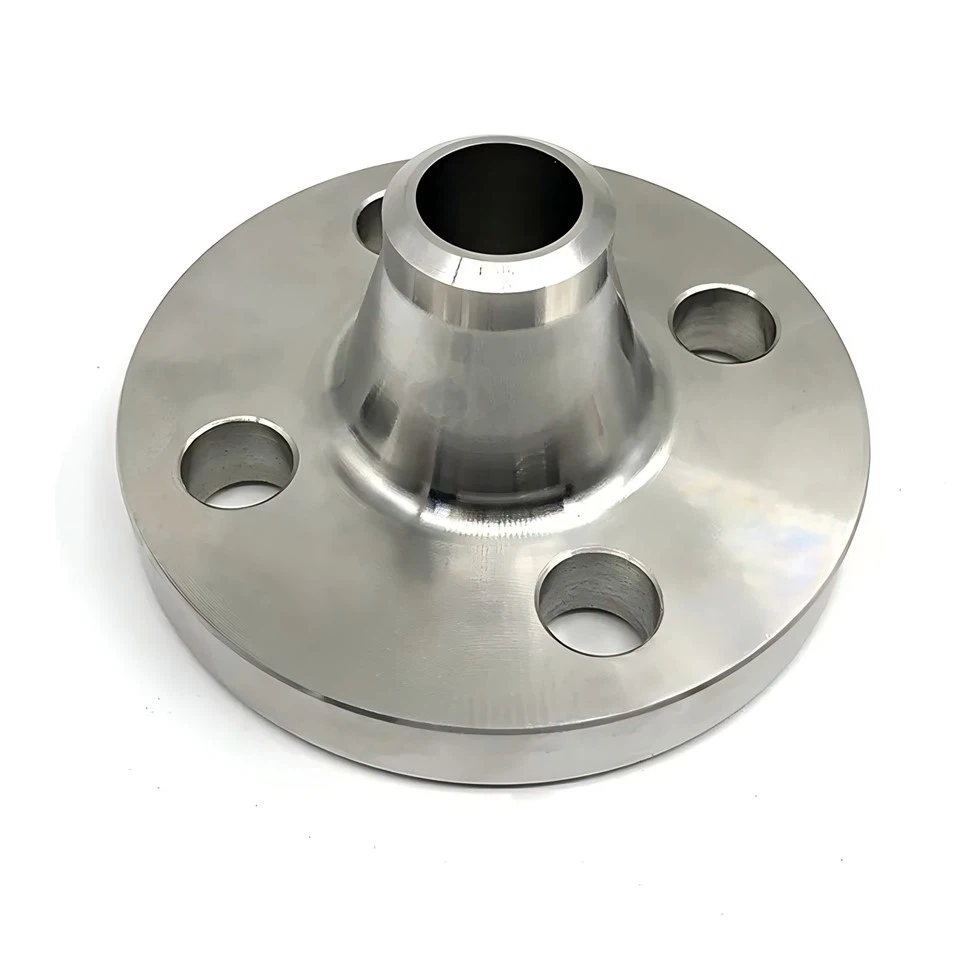

Además de las bridas de acero súper dúplex, también ofrecemos una gama de otras bridas de alta calidad, comoBrida de aleación a base de níquel,Brida de soldadura de zócalo de acero inoxidable, yBridas roscadas de acero inoxidable. Estos productos también se fabrican según estándares estrictos y se someten a rigurosas pruebas para garantizar su calidad.
Conclusión
Los estándares para bridas de acero súper dúplex son completos y cubren especificaciones de materiales, requisitos dimensionales y procedimientos de prueba. Como proveedor, entendemos la importancia de cumplir con estos estándares para brindar a nuestros clientes productos confiables y de alta calidad. Ya sea que se encuentre en la industria del petróleo y el gas, procesamiento químico o cualquier otro campo que requiera bridas resistentes a la corrosión y de alta resistencia, estamos aquí para satisfacer sus necesidades.
Si está interesado en comprar bridas de acero súper dúplex o cualquiera de nuestros otros productos, no dude en contactarnos para obtener una cotización detallada y analizar sus requisitos específicos. Nuestro equipo de expertos está listo para ayudarle a encontrar las mejores soluciones para sus proyectos.
Referencias
- ASTM Internacional. ASTM A182/A182M - 20a: Especificación estándar para bridas de tuberías de acero inoxidable y aleación forjadas o laminadas, accesorios forjados y válvulas y piezas para servicio a alta temperatura.
- Comité Europeo de Normalización. EN 10222 - 5:2017: Materiales metálicos - Forjas - Parte 5: Condiciones técnicas de entrega de aceros inoxidables.
- ASME. ASME SA182/SA182M - 20: Especificación estándar para bridas de tuberías de acero inoxidable y aleación forjadas o laminadas, accesorios forjados y válvulas y piezas para servicio a alta temperatura.
- ASME. ASME B16.5 - 2017: Bridas para tuberías y accesorios con bridas NPS 1/2 hasta NPS 24 métrico/pulgada estándar.
- Comité Europeo de Normalización. EN 1092 - 1:2013 + A1:2017: Bridas y sus uniones - Bridas circulares para tuberías, válvulas, accesorios y accesorios, Clase - designada - Parte 1: Bridas de acero.
