¡Hola! Soy un proveedor de bridas de acero súper dúplex, y hoy quiero charlar sobre los métodos de inspección para estas bridas increíbles. Las bridas de acero súper dúplex se usan ampliamente en diversas industrias debido a su alta resistencia, excelente resistencia a la corrosión y buena soldabilidad. Pero para garantizar que cumplan con los estándares requeridos y funcionen bien en diferentes aplicaciones, la inspección adecuada es imprescindible.
Inspección visual
El primer paso para inspeccionar bridas de acero súper dúplex es un buen control visual de moda. Solo tienes que mirar de cerca la brida con tus propios ojos. Busque cualquier defecto de superficie obvio como grietas, porosidad o inclusiones. Las grietas pueden ser un gran problema, ya que pueden debilitar la brida y conducir a la falla bajo presión. La porosidad, que son pequeños agujeros en el material, también puede reducir la resistencia y la resistencia a la corrosión de la brida.
Las inclusiones son materiales extraños que se mezclaron durante el proceso de fabricación. Estos pueden causar concentraciones de estrés y afectar el rendimiento general de la brida. Mientras realiza la inspección visual, asegúrese de verificar los bordes de la brida también. Deben ser suaves y libres de rebabas o esquinas afiladas, lo que podría causar problemas durante la instalación o conducir a fugas.
Inspección dimensional
El siguiente es la inspección dimensional. Esto es crucial porque la brida tiene que encajar perfectamente con otros componentes en el sistema de tuberías. Deberá medir diferentes dimensiones de la brida, como el diámetro exterior, el diámetro interno, el grosor y el diámetro y el tono del orificio del perno. Cualquier desviación de las dimensiones especificadas puede conducir a problemas de instalación o afectar el rendimiento de sellado de la brida.
Por ejemplo, si el diámetro del orificio del perno es demasiado pequeño, los pernos no se ajustan correctamente, y si es demasiado grande, la conexión no será segura. Por lo general, uso herramientas de medición de precisión como pinzas y micrómetros para obtener mediciones precisas. Asegúrese de medir en múltiples puntos para tener en cuenta las posibles variaciones en la brida.
Prueba de dureza
La prueba de dureza es otro método de inspección importante. La dureza de las bridas de acero súper dúplex puede darle una idea sobre las propiedades de sus materiales y la calidad del tratamiento térmico. Hay diferentes formas de probar la dureza, pero los métodos más comunes son las pruebas de dureza Brinell, Rockwell y Vickers.
La prueba de Brinell implica presionar una bola dura en la superficie de la brida con una carga específica y luego medir el diámetro de la sangría. La prueba de Rockwell utiliza un cono de diamante o un sangría de acero y mide la profundidad de la sangría. La prueba de Vickers es similar a la prueba de Brinell, pero usa un sangría piramidal basado en cuadrado.
Al probar la dureza, puede asegurarse de que la brida tenga el equilibrio adecuado de resistencia y ductilidad. Si la brida es demasiado dura, puede ser frágil y propensa a agrietarse, y si es demasiado suave, es posible que no pueda resistir la presión y las cargas en el sistema de tuberías.
Análisis de composición química
El análisis de composición química le ayuda a confirmar que la brida está hecha del tipo correcto de acero súper dúplex. Diferentes grados de acero súper dúplex tienen diferentes composiciones químicas, que determinan sus propiedades como resistencia a la corrosión y resistencia.
Existen varias técnicas para el análisis de composición química, como la espectroscopía y el análisis de productos químicos húmedos. La espectroscopía es un método rápido y no destructivo que puede analizar los elementos presentes en el acero. El análisis químico húmedo, por otro lado, es más preciso, pero lleva más tiempo y es un poco más complejo.
Al verificar la composición química, puede asegurarse de que la brida cumpla con los estándares requeridos y funcionará como se esperaba en la aplicación específica. Por ejemplo, si la brida se usará en un entorno altamente corrosivo, debe tener la cantidad correcta de elementos de aleación como el cromo, el níquel y el molibdeno para resistir la corrosión.
Pruebas no destructivas (NDT)
Los métodos de prueba no destructivos se utilizan para detectar defectos internos en las bridas de acero súper dúplex sin dañarlas. Uno de los métodos NDT más comunes es la prueba ultrasónica (UT). UT usa ondas de sonido de alta frecuencia para detectar fallas dentro de la brida. Las ondas de sonido se envían al material, y si hay un defecto, las ondas se reflejarán y el instrumento detectará el cambio en la señal.
Otro método NDT popular es la prueba de partículas magnéticas (MPT). Este método se utiliza para detectar defectos superficiales y cercanos a la superficie en materiales ferromagnéticos como el acero super dúplex. Se aplica un campo magnético a la brida, y si hay un defecto, el campo magnético se interrumpirá y las partículas magnéticas se acumularán en el sitio de defectos, lo que lo hace visible.
Las pruebas radiográficas (RT) también se usan en algunos casos. Implica usar rayos x o rayos gamma para crear una imagen de la estructura interna de la brida. Este método puede detectar defectos internos como grietas, porosidad e inclusiones. Sin embargo, RT requiere equipos especiales y precauciones de seguridad debido a la radiación involucrada.
Prueba de resistencia a la corrosión
Dado que las bridas de acero súper dúplex a menudo se usan en entornos corrosivos, las pruebas de resistencia a la corrosión son imprescindibles. Hay diferentes formas de probar la resistencia a la corrosión, como las pruebas de inmersión y las pruebas electroquímicas.
En las pruebas de inmersión, la muestra de brida se sumerge en una solución corrosiva durante un período de tiempo específico. Luego, la muestra se examina para detectar signos de corrosión, como el óxido o las picaduras. Las pruebas electroquímicas, por otro lado, miden las propiedades eléctricas del acero en un entorno corrosivo. Esto puede darle una idea sobre cómo funcionará el acero en condiciones del mundo real.
Revisión de documentación
Por último, pero no menos importante, no se olvide de la revisión de la documentación. Esto puede no parecer un método de inspección en el sentido tradicional, pero es muy importante. Debe revisar la documentación de fabricación de la brida, incluidos los certificados de material, los registros de tratamiento térmico e informes de inspección.
Los certificados de material le informarán sobre la composición química y las propiedades mecánicas del acero utilizados en la brida. Los registros de tratamiento térmico mostrarán cómo se trató la brida, lo que puede afectar su dureza y otras propiedades. Y los informes de inspección del fabricante le darán una visión general de las medidas de control de calidad que tomaron durante el proceso de fabricación.

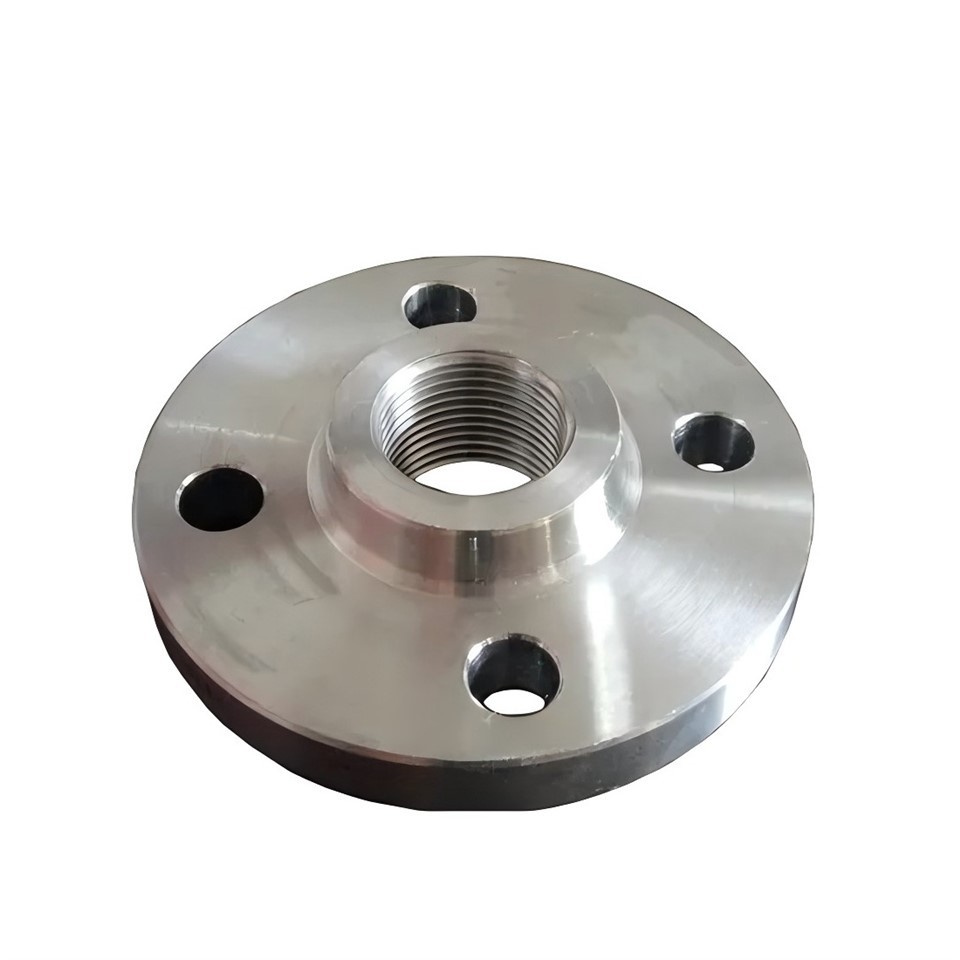

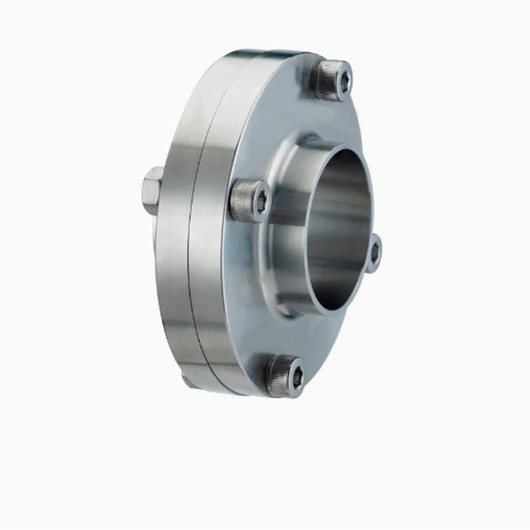

Si está buscando bridas de acero súper dúplex de alta calidad, también puede estar interesado en otros tipos de bridas como laDIN 2503 Brida de acero inoxidable,Brida de acero inoxidable JIS B2220, yBrida de acero inoxidable ASME B16.5. Estas bridas también tienen sus propias características únicas y son adecuadas para diferentes aplicaciones.
Bueno, eso se trata de los métodos de inspección para bridas de acero súper dúplex. Si está buscando estas bridas o tiene alguna pregunta sobre el proceso de inspección, no dude en comunicarse. Estoy aquí para ayudarlo a obtener lo mejor: bridas de calidad para sus necesidades.
Referencias
- ASME Código de caldera y vaso a presión
- Normas ASTM para bridas de acero
- Estándares ISO para bridas
